Del prototipo Raspberry Pi a la pantalla táctil industrial

Las plataformas Raspberry Pi son ampliamente utilizadas por ingenieros y nuevas empresas cuando desarrollan sistemas integrados y prototipos de interfaz hombre-máquina (HMI). Su ecosistema abierto, su bajo costo y sus interfaces flexibles los hacen ideales para el desarrollo rápido de productos.

En muchos dispositivos en etapa inicial, como equipos industriales, quioscos de autoservicio y paneles de control inteligentes, una Raspberry Pi a menudo se combina con una pequeña pantalla táctil para construir rápidamente una interfaz funcional.

Sin embargo, una vez que un proyecto supera la etapa de prototipo y entra en producción piloto o implementación comercial, los requisitos de visualización suelen cambiar. Las pantallas Raspberry Pi orientadas al consumidor no suelen estar diseñadas para un funcionamiento industrial a largo plazo.

En FANNAL , a menudo trabajamos con fabricantes de equipos que comienzan el desarrollo con un prototipo de Raspberry Pi y luego necesitan un sistema de pantalla táctil industrial más robusto para dispositivos de producción. Comprender esta transición tempranamente puede ayudar a simplificar el diseño del sistema y mejorar la confiabilidad a largo plazo.

Por qué los ingenieros utilizan Raspberry Pi para crear prototipos

Durante las primeras etapas de desarrollo, los ingenieros suelen priorizar la velocidad, la flexibilidad y la facilidad de integración. Las plataformas Raspberry Pi permiten a los equipos de desarrollo probar rápidamente interfaces de usuario, conectar sensores y validar conceptos de productos.

Las ventajas comunes incluyen:

• entorno de desarrollo rápido basado en Linux

• soporte para interfaces de pantalla HDMI y DSI

• Gran ecosistema de accesorios de software y hardware.

• creación rápida de prototipos para sistemas HMI integrados

Para muchos prototipos, una pantalla táctil simplemente se conecta a través de HDMI o la interfaz DSI para crear un panel de control funcional.

Las aplicaciones típicas de prototipos incluyen:

• paneles de control industriales

• instrumentos de laboratorio

• interfaces de dispositivos médicos

• terminales de autoservicio

• máquinas expendedoras inteligentes

En esta etapa, el objetivo suele ser la validación funcional más que la durabilidad a largo plazo..

Limitaciones de las pantallas típicas de Raspberry Pi en producción

Si bien las pantallas Raspberry Pi son muy útiles durante el desarrollo, pueden presentar varias limitaciones cuando se implementan en entornos industriales reales.

Durabilidad mecánica

Muchas pantallas de desarrollo están diseñadas para uso de escritorio o de hobby. Por lo general, carecen de una cubierta de vidrio reforzada o de soporte estructural para soportar vibraciones, impactos o operaciones diarias intensas.

Brillo limitado

Las pantallas Raspberry Pi estándar suelen proporcionar niveles de brillo de entre 300 y 500 nits. En entornos industriales, especialmente cerca de ventanas o instalaciones semiexteriores, es posible que se requiera un brillo más alto para una buena legibilidad.

Sin unión óptica

Sin unión óptica, los reflejos entre las capas de la pantalla pueden reducir el contraste y la visibilidad. La entrada de polvo entre capas también puede convertirse en un problema en instalaciones de larga duración.

Limitaciones de temperatura

Las pantallas de consumo suelen funcionar dentro de un rango de temperatura limitado, lo que puede no ser adecuado para equipos industriales que experimentan temperaturas ambiente más altas o más bajas.

Ciclo de vida del producto corto

Las pantallas de desarrollo pueden cambiar con frecuencia o suspenderse, mientras que los productos industriales a menudo requieren un suministro estable durante 5 a 10 años..

Requisitos clave para pantallas táctiles industriales

Cuando un producto avanza hacia la producción comercial, el subsistema de visualización normalmente necesita cumplir requisitos de ingeniería más estrictos.

Según nuestra experiencia apoyando a los fabricantes de equipos integrados, los siguientes factores suelen ser críticos.

Alto brillo y legibilidad

Los sistemas HMI industriales pueden requerir niveles de brillo entre 800 y 1500 nits, según las condiciones de instalación.

El alto brillo ayuda a mantener la legibilidad en entornos como plantas de fábrica, sistemas de transporte o equipos instalados cerca de ventanas.

Unión óptica

La unión óptica mejora significativamente el rendimiento de la pantalla al:

• reduciendo los reflejos internos

• contraste creciente

• mejorando la legibilidad a la luz del sol

• Fortalecer la estructura de exhibición.

En FANNAL, la unión óptica se usa comúnmente en módulos de visualización industriales para mejorar tanto el rendimiento visual como la confiabilidad mecánica.

Rendimiento táctil confiable

Las pantallas táctiles capacitivas proyectadas utilizadas en equipos industriales a menudo requieren ajustes adicionales para admitir:

• operación con guantes

• tolerancia al agua o la humedad

• resistencia a la interferencia electromagnética (EMI)

La selección adecuada del controlador y la optimización del firmware son importantes para un rendimiento táctil estable.

Amplia temperatura de funcionamiento

Es posible que los sistemas industriales necesiten funcionar en rangos de temperatura como -20 °C a 70 °C , según el entorno de aplicación.

Disponibilidad del producto a largo plazo

Los equipos industriales suelen permanecer en producción durante muchos años. La selección de componentes de visualización con suministro estable y ciclos de vida prolongados del producto ayuda a evitar riesgos de rediseño.

Consideraciones de la interfaz de visualización

Incluso al pasar del prototipo al hardware de producción, la arquitectura general del sistema a menudo sigue siendo compatible con la configuración de desarrollo original de Raspberry Pi.

Las interfaces de visualización comunes incluyen:

hdmi

HDMI es la interfaz más utilizada para los prototipos de Raspberry Pi y puede conectarse fácilmente a monitores táctiles industriales externos.

DSI (interfaz serie de pantalla)

DSI se utiliza a menudo en diseños integrados compactos donde la pantalla está integrada directamente en la carcasa del dispositivo.

LVDS o MIPI

En la producción a gran escala, muchos fabricantes eventualmente pasan a placas integradas personalizadas que utilizan interfaces LVDS o MIPI para una integración más estrecha del sistema.

Planificar la interfaz de visualización en las primeras etapas del proceso de desarrollo puede hacer que la transición del prototipo a la producción sea mucho más fluida.

Transición del prototipo a la producción

En muchos proyectos reales, el camino de desarrollo sigue un proceso similar:

Prototipo Raspberry Pi ↓ Pruebas funcionales ↓ Tablero de control integrado personalizado ↓ Integración de pantalla táctil industrial

Durante esta transición, las pantallas de desarrollo suelen ser reemplazadas por módulos de pantalla táctil personalizados que se adaptan mejor a la estructura mecánica, los requisitos de confiabilidad y el entorno operativo del producto final.

En FANNAL, frecuentemente apoyamos esta etapa ayudando a los clientes a integrar:

• Paneles LCD TFT de grado industrial

• pantallas táctiles capacitivas proyectadas

• estructuras de enlace óptico

• cubreobjetos personalizado

• sistemas de retroiluminación de alto brillo

Este enfoque integrado simplifica el montaje del dispositivo y mejora la confiabilidad del sistema a largo plazo.

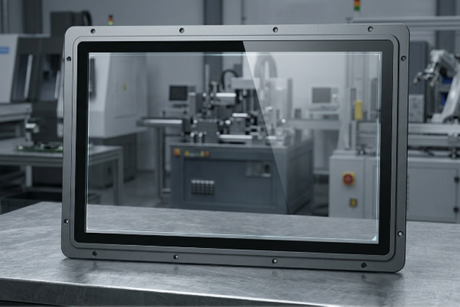

Integración de pantalla táctil industrial

Para los fabricantes de equipos integrados, los módulos de pantalla táctil (TPM) integrados pueden simplificar significativamente el diseño del sistema.

En lugar de ensamblar componentes separados, el módulo de visualización puede integrar:

• Panel LCD TFT

• pantalla táctil capacitiva

• unión óptica

• Electrónica de controlador de grado industrial.

Este enfoque ayuda a reducir la complejidad del ensamblaje, mejorar la durabilidad y garantizar un rendimiento visual consistente en todas las unidades de producción.

Para los fabricantes de equipos que pasan del desarrollo de prototipos a la producción en masa, seleccionar un proveedor de pantallas con soporte de ingeniería y capacidades de personalización puede reducir en gran medida los riesgos de integración.

Conclusión

Las plataformas Raspberry Pi desempeñan un papel importante en el desarrollo de productos en las primeras etapas, lo que permite a los ingenieros crear rápidamente prototipos funcionales y validar interfaces de usuario.

Sin embargo, una vez que un dispositivo avanza hacia la implementación comercial, el sistema de visualización a menudo necesita actualizarse para cumplir con los requisitos de confiabilidad industrial, durabilidad y suministro a largo plazo.

Para muchos fabricantes de equipos integrados, la transición de un prototipo de Raspberry Pi a una pantalla táctil industrial integrada es un paso clave para llevar un producto al mercado.

Preguntas frecuentes

1. ¿Cuándo se debe sustituir un prototipo de Raspberry Pi por hardware industrial?

Un punto de transición común es cuando un producto pasa de las pruebas internas a la producción piloto o la implementación comercial. En esta etapa, los ingenieros suelen reemplazar el hardware de desarrollo con placas integradas más estables y componentes de grado industrial para mejorar la confiabilidad y la estabilidad del suministro a largo plazo.

2. ¿Las pantallas táctiles industriales requieren un diseño mecánico personalizado?

En muchos dispositivos, sí. Los equipos industriales a menudo requieren que el módulo de visualización se ajuste a una carcasa, estructura de montaje o cubierta de vidrio protectora específica. La integración mecánica personalizada ayuda a garantizar la durabilidad, el sellado y una instalación consistente en la producción.

3. ¿Cuáles son los tamaños de pantalla comunes utilizados en los sistemas HMI industriales?

Las pantallas HMI industriales suelen estar disponibles en tamaños como 7', 10,1', 12,1' y 15,6' . La elección suele depender de la complejidad de la interfaz de usuario y del espacio disponible en el gabinete del equipo.

4. ¿Qué factores afectan la confiabilidad de las pantallas táctiles en entornos industriales?

Varios factores pueden influir en la confiabilidad a largo plazo, incluida la vibración, el ruido eléctrico, la variación de temperatura y la exposición ambiental. La selección adecuada del controlador táctil, el diseño de la estructura de la pantalla y la integración del sistema son importantes para garantizar un funcionamiento estable.
