¿Cuál es la diferencia entre múltiples tacto y pantalla táctil capacitiva?

Una pantalla táctil moderna es más que una simple pantalla: combina una salida visual con una capa de detección interactiva que permite a los usuarios controlar directamente los dispositivos. En aplicaciones industriales, médicas y de consumo, los ingenieros, los equipos de productos y los compradores suelen encontrar los términos capacitivo y multitáctil juntos. Capacitivo se refiere a una tecnología de detección que detecta el tacto a través de cambios en la carga eléctrica, mientras que multitáctil describe la capacidad de detectar y procesar múltiples puntos táctiles simultáneamente. Comprender la relación entre estos conceptos es fundamental a la hora de seleccionar la pantalla táctil adecuada.

¿Qué significa realmente "multitáctil"?

La tecnología multitáctil es una capacidad funcional más que una tecnología específica. Permite que una interfaz reconozca múltiples toques simultáneos y los traduzca en gestos, como pellizcar para hacer zoom, rotación con dos dedos, deslizamientos con varios dedos o entradas colaborativas en pantallas grandes.

Fundamentalmente, la tecnología multitáctil no dicta cómo se detectan los toques. Una pantalla se considera multitáctil si su sistema de detección y su controlador pueden resolver más de una coordenada independiente al mismo tiempo. Esta capacidad se puede implementar utilizando diferentes principios de detección, incluidos sistemas capacitivos , ópticos o infrarrojos.

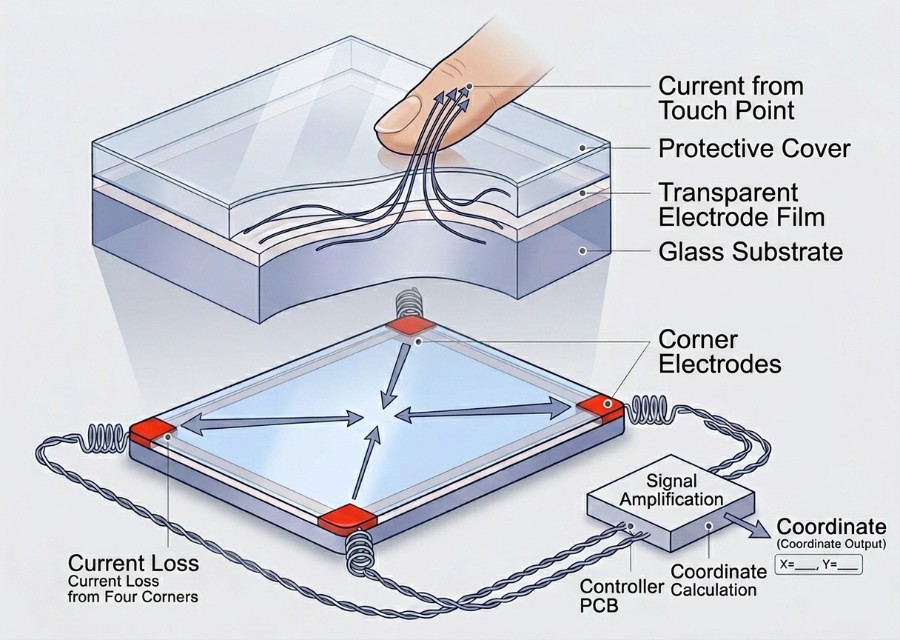

¿Cómo funciona la detección táctil capacitiva?

La detección táctil capacitiva detecta el tacto midiendo los cambios en el campo eléctrico local. Cuando un objeto conductor, como un dedo, se acerca a la superficie de la pantalla, altera la capacitancia en electrodos específicos. Luego, el controlador convierte estos cambios en coordenadas XY precisas.

Hay dos métodos principales de detección capacitiva:

1. Autocapacitancia

• Mide la carga en electrodos individuales a lo largo del panel.

• Altamente sensible para toques únicos, lo que lo hace adecuado para aplicaciones de gestos ocasionales o de bajo costo.

• Limitado para multitáctil: varios dedos pueden provocar puntos fantasma a menos que se aplique un procesamiento adicional.

2. Capacitancia mutua

• Utiliza una rejilla de electrodos que se cruzan, donde cada intersección forma un pequeño condensador.

• Mide los cambios de capacitancia en las intersecciones para localizar con precisión múltiples toques simultáneos.

• Constituye la base de la tecnología capacitiva proyectada (PCAP) , ampliamente utilizada en teléfonos inteligentes, tabletas y pantallas industriales de alta gama, y ​​proporciona soporte multitáctil completo, alta precisión de seguimiento y tiempos de respuesta rápidos.

¿Qué es una pantalla multitáctil capacitiva y cómo detecta múltiples puntos táctiles?

Una pantalla multitáctil capacitiva combina la capacidad multitáctil con una capa de detección capacitiva. Detecta múltiples puntos de contacto simultáneos midiendo cambios de capacitancia locales a través de una matriz de electrodo conductor. A diferencia de las pantallas de un solo toque, admite gestos como pellizcar, deslizar y rotar, lo que permite interacciones avanzadas en HMI industriales, dispositivos médicos e interfaces colaborativas.

Perspectiva de ingeniería:

• La compatibilidad con la función multitáctil requiere una matriz de sensores compleja y un procesamiento de señales sofisticado.

• Una mayor densidad de electrodos mejora la precisión pero aumenta la complejidad y el costo de fabricación.

• Los fabricantes deben equilibrar cuidadosamente la resolución táctil, la solidez de EMI y la selección del controlador.

Nota de integración:

• La unión óptica puede mejorar la sensibilidad al tacto y reducir el paralaje, pero puede requerir compensación por los cambios en el índice de refracción.

• Se recomienda la calibración a nivel del sistema para mantener la precisión de los gestos en condiciones de vibración, variaciones de temperatura o entornos de alto brillo.

¿Cuáles son los parámetros clave de las pantallas táctiles capacitivas multitáctiles?

Información de ingeniería: Las compensaciones incluyen precisión táctil versus costo, solidez EMI versus diseños de bisel delgado y soporte multitáctil versus complejidad del controlador.

Por qué las pantallas capacitivas de capacitancia mutua son el estándar de la industria para multitáctiles

Cuando los diseñadores necesitan multitáctiles confiables, las pantallas capacitivas proyectadas de capacitancia mutua (PCAP) suelen ser la solución preferida. La arquitectura del electrodo de rejilla separa inherentemente las señales, lo que permite identificar cada punto de contacto de forma independiente, lo que proporciona:

• Seguimiento preciso con varios dedos sin toques fantasma.

• Tiempos de respuesta rápidos que los usuarios consideran instantáneos.

• Alta claridad óptica porque la capa sensora se puede laminar finamente sobre la pantalla.

• Excelente durabilidad y larga vida operativa, ya que los elementos sensores activos están protegidos debajo del vidrio.

Debido a estas propiedades, la mayoría de los dispositivos profesionales y de consumo que anuncian tecnología multitáctil dependen de la detección de capacitancia mutua. La autocapacitancia sigue siendo útil en aplicaciones sensibles al costo o de un solo toque, pero no puede reemplazar directamente los requisitos completos de rendimiento multitáctil.

Cómo se relacionan el tacto multitáctil y el capacitivo en productos reales

La forma correcta de entender los términos es jerárquica: el tacto capacitivo es la familia de sensores y el multitáctil es una capacidad proporcionada por algunas implementaciones capacitivas..

• Una pantalla táctil capacitiva puede ser de un solo toque o multitáctil según el conjunto de sensores y el diseño del controlador.

• Cuando el sistema puede resolver múltiples cambios simultáneos en la capacitancia, la pantalla se convierte en una pantalla capacitiva multitáctil.

Las etiquetas de los productos pueden difuminar esta distinción:

• Es posible que una hoja de datos que solo enumere "táctil capacitivo" no especifique la cantidad de puntos de contacto simultáneos admitidos.

• "Multitáctil" sin mencionar el método de detección deja abierto si el panel es capacitivo, infrarrojo u óptico.

Mejores prácticas: confirme siempre tanto la tecnología de detección como la cantidad máxima de puntos de contacto admitidos.

Comparación de factores clave de rendimiento

Elegir la pantalla táctil adecuada requiere sopesar varios factores:

Claridad de imagen y calidad de visualización

• Las pantallas capacitivas PCAP suelen proporcionar un rendimiento óptico superior.

• La capa sensora se puede implementar como una capa delgada y ópticamente clara, preservando el brillo y la fidelidad del color.

• Otras tecnologías multicapa pueden reducir la transmisión de luz, haciendo que las imágenes parezcan más oscuras.

Velocidad de respuesta y sensibilidad

• Las pantallas capacitivas de capacitancia mutua ofrecen una respuesta de gestos rápida y fluida.

• Los diseños autocapacitivos funcionan bien para entradas únicas, pero tienen problemas con toques múltiples.

• Los sistemas ópticos e infrarrojos también pueden responder, pero la precisión del seguimiento depende del diseño y la calibración del sensor.

Costo y complejidad

• Los paneles capacitivos o resistivos simples son más baratos de fabricar.

• Los paneles de capacitancia mutua PCAP completos requieren controladores y diseños de electrodos más complejos, lo que aumenta el costo pero permite una interacción más rica.

• Para los dispositivos que enfatizan la experiencia multitáctil y premium, el costo adicional generalmente está justificado.

Tolerancia ambiental y durabilidad

• El tacto capacitivo es sensible al agua, los guantes y la contaminación porque estas condiciones alteran la capacitancia medida.

• Los sistemas PCAP modernos incluyen estrategias de firmware y hardware para mejorar el rendimiento en modo guantes y manos mojadas.

• Los entornos hostiles pueden requerir recubrimientos PCAP especializados, enlaces ópticos o métodos de detección alternativos adaptados a la aplicación.

Guía técnica: Cómo seleccionar e integrar la solución de pantalla táctil adecuada

1. Identifique el entorno de su aplicación

La elección de la tecnología táctil depende principalmente del entorno operativo. Elegir el "Núcleo" correcto garantiza la confiabilidad antes de pasar a la personalización.

• HMI industrial y terminales exteriores: PCAP (capacitiva proyectada) de alto rendimiento es el estándar. Concéntrese en controladores que admitan el seguimiento de guantes y manos mojadas y una sólida resistencia a las interferencias electromagnéticas (EMI).

• Quioscos públicos y displays médicos: priorizar la durabilidad y la higiene. Utilice PCAP con cubierta de vidrio gruesa, unión óptica para resistencia al impacto y recubrimientos antimicrobianos o antihuellas (AF) .

• Dispositivos móviles y de consumo: PCAP mutuamente capacitivo ofrece la mejor experiencia multitáctil, alta claridad óptica y perfiles delgados y elegantes.

• Control de punto único económico: las pantallas autocapacitivas o resistivas siguen siendo una opción viable y económica para tareas simples de interfaz de usuario.

2. Definir los requisitos de personalización

Una pantalla estándar a menudo se queda corta en industrias especializadas. La integración profesional requiere un ajuste profundo más allá del hardware:

• Mejora óptica: utilice la unión óptica para eliminar el espacio de aire entre el sensor y la pantalla LCD. Esto reduce la reflexión interna, aumenta el contraste y evita que la humedad se empañe en ambientes exteriores.

• Tratamientos de superficie: Dependiendo de la iluminación, elija Antirreflejos (AG) para reducir los reflejos o Antirreflejos (AR) para aumentar la transmisión de luz.

• Optimización del firmware: el firmware personalizado es esencial para funciones como Palm Rejection , reconocimiento de gestos específicos y ajustes de sensibilidad para lentes de cubierta gruesa (hasta 10 mm+).

3. Lista de verificación crítica de integración e implementación

Para garantizar el máximo rendimiento del sistema multitáctil, se deben abordar los siguientes factores de ingeniería durante la fase de diseño:

• EMI y conexión a tierra: la conexión a tierra adecuada del chasis es el factor más crítico para evitar interferencias táctiles o de ruido.

• Selección del controlador: asegúrese de que el IC admita los puntos de contacto y las interfaces de comunicación necesarios (I2C, USB o RS232) compatibles con su sistema operativo (Linux, Windows, Android).

• Calibración ambiental: valide el rendimiento en condiciones del mundo real, incluidas pruebas con el bisel/carcasa final y tipos de guantes específicos utilizados por los usuarios finales.

• Integración mecánica: considere el método de ensamblaje (unión con cinta versus pegamento frío) para garantizar que el sensor permanezca estable bajo expansión térmica y vibración.

Conclusión

Recuerde la relación clave: capacitivo es el mecanismo de detección y multitáctil es la capacidad de interacción proporcionada por algunas implementaciones capacitivas..

Al especificar una pantalla táctil, confirme tanto el método de detección como la cantidad de puntos táctiles simultáneos admitidos para garantizar que el producto cumpla con los requisitos ambientales y de su aplicación. Para obtener orientación personalizada sobre cómo seleccionar o personalizar pantallas táctiles, consulte al fabricante para obtener asesoramiento experto.

Preguntas frecuentes

P1: ¿Pueden las pantallas multitáctiles capacitivas funcionar con guantes en entornos industriales?
Sí, pero el controlador táctil debe admitir modos de alta sensibilidad o de guante. Las compensaciones incluyen una mayor susceptibilidad a los toques falsos.

P2: ¿Cómo afecta la temperatura al rendimiento multitáctil capacitivo?
Las temperaturas extremas pueden alterar las propiedades dieléctricas de las capas del sensor, reduciendo la precisión del tacto. Elija controladores clasificados para rangos de temperatura industriales.

P3: ¿Es necesaria la unión óptica para todas las pantallas capacitivas multitáctiles?
No siempre, pero la unión óptica mejora la legibilidad a la luz del sol y la precisión táctil en entornos de alta vibración.

P4: ¿Cuáles son los modos de falla comunes para las pantallas multitáctiles industriales?
La deriva del controlador, la interferencia EMI, los rayones en la superficie y la delaminación de las capas ópticas son problemas típicos.

P5: ¿Cómo elijo entre proyección y autocapacitancia para aplicaciones multitáctiles?
La capacitancia proyectada es estándar para multitáctil; la autocapacitancia admite solo 1 o 2 puntos de contacto y es menos adecuada para gestos.
